什么是振動？
振動是機械系統中運動量（位移，速度和加速度）的振蕩現象。
振動的目的
振動試驗的目的是模擬一連串振動現象，測試產品在壽命周期中，是否能承受運輸或使用過程的振動環境的考驗，也能確定產品設計和功能的要求標準。
振動分幾種？
分正弦(sinusoidal)振動和隨機(random)振動兩種。
什么是正弦振動？
能用一項正弦函數表達其運動規律的周期運動。
例如凡是旋轉、脈動、振蕩所產生的振動均是正弦振動。（在船舶、飛機、車輛、空間飛行器上所出現的）
正弦振動的目的
正弦振動試驗的目的是在試驗室內模擬電工電子產品在運輸、儲存、使用過程中所遭受的振動及其影響。
正弦振動的試驗條件由什么確定？
由振動頻率范圍、振動量、試驗持續時間（次數）共同確定。
什么是振動頻率范圍？
振動頻率范圍表示振動試驗由某個頻率點到某個頻率點進行往復掃頻。
如：試驗頻率范圍5-50Hz，表示由5Hz到50Hz進行往復掃頻。
什么是頻率？
頻率：每秒振動的次數，單位為Hz。
什么是振動量？
振動量：通常通過加速度和位移來表示。
加速度：表示速度對時間倒數的矢量，單位為gn或m/s2。
位移：表示物體相對于某參考系位置變化的矢量，單位為mm。
什么是試驗持續時間（次數）？
振動時間表示整個試驗所需時間；
次數表示整個試驗所需掃頻循環次數。
什么是掃頻循環？
掃頻循環：在規定的頻率范圍往返掃描一次。
如：5Hz，50Hz，5Hz，從5Hz掃描到50Hz后再掃描到5Hz。
掃描方式(sweep mode)分幾種？
線性掃描：是線性的，即單位時間掃過多少赫茲，單位是Hz/s 或Hz/min，這種掃描用于尋找共振頻率的試驗；
對數掃描：頻率變化按對數變化，掃描率可以是oct/min ，對數掃描的意思是相同的時間掃過的頻率倍頻程數是相同的。
什么是掃描速度(sweep speed)？分幾種？
指從最低頻率掃描到最高頻率的速度.
1）oct/min:多少倍頻程每分鐘。
1oct/min,5Hz到10Hz需1分鐘,10Hz到20Hz需1分鐘。
2）min/sweep:多少分鐘每次掃頻。
5-500Hz,掃描速度:1分鐘/sweep,表示從5Hz到500Hz需1分鐘。
3）Hz/s:多少Hz 每秒.
5-10Hz,掃描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。

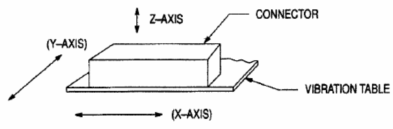

振動試驗中試驗幾個方向？怎么區分方向?
除有關規范另有規定外，應在產品的三個互相垂直方向上進行振動試驗。
一般定義產品長邊為X 軸向，短邊為Y 軸向，產品正常擺放上下為Z 軸向。
什么是交越頻率？
交越頻率：在振動試驗中由一種振動特性量變為另一種振動特性量的頻率。如交越頻率由等位移--頻率關系變為等加速度--頻率關系時的頻率。
什么是共振頻率？
共振頻率：產品出現共振的頻率。
什么是定頻振動？
定頻振動是指在規定的固定頻率點上進行各種振動參數不同量級的試驗。
定頻振動主要用于哪方面？
1) 耐共振頻率振動：在產品振動頻響檢查時發現的明顯共振頻率點上，施加規定振動參數振幅的振動，以考核產品耐共振振動的能力。
2)耐預定頻率振動：在已知的產品使用環境條件振動頻率時，可采用耐預定頻率的振動試驗。其目的還是為考核產品在預定危險頻率下承受振動的能力。
什么是隨機振動？
對未來任何一個給定的時刻，其瞬時值不能預先確定的振動。在一般的運輸環境中，對于運送中交通工具所產生的振動環境是屬于隨機振動，既使在同一時間內，每個不同的頻率下均有不同的振動量，在執行隨機波振動測試時，由于同時間不同頻率皆有振動量值.
什么是加速度譜密度(Acceleration Spectral Density)？
表示隨機信號的各個頻率分量所包的加速度方均值在頻域上是怎樣分布的。通常用ASD 表示，單位：m2/s3或是(m/s2)2/Hz.
什么是功率譜密度(Power Spectrum Density)？
表示隨機信號的各個頻率分量所包的功率在頻域上是怎樣分布的。通常用PSD 表示，單位：g2/Hz.
加速度譜密度與功率譜密度的換算？
1 g2/Hz=(9.8 m/s2)2=96.04 m2/s3
什么是方均根值？
在f1 和f2 區間內單值函數的方均根值，是在該區間內的函數值的平方的平均值的平方根值。通常用rms 表示。
正弦振動標準有哪些？
GB/T 2423.10-2008 電工電子產品環境試驗 第2 部分: 試驗方法 試驗Fc: 振動(正弦)
IEC 60068-2-6-2007 基本環境試驗規程.第2 部分:試驗.第6 節:試驗Fc:振動(正弦波)
ISO 8318:2000 包裝.滿裝的運輸包裝和單元貨物.采用可變頻的正弦振動試驗
GB/T 4857.10-2005 包裝 運輸包裝件基本試驗 第10 部分：正弦變頻振動試驗方法
隨機振動標準有哪些？
GB/T 2423.56-2006 電工電子產品環境試驗 第2 部分：試驗方法 試驗Fh：寬帶隨機振動（數字控制）和導則
IEC 60068-2-64-2008 基本環境試驗規程.第2-64 部分:試驗.試驗Fh:振動、寬帶隨機抽樣
ASTM D4728-2006 海運集裝箱隨機振動檢測的標準試驗方法
GB/T 4857.23-2003 包裝 運輸包裝件 隨機振動試驗方法

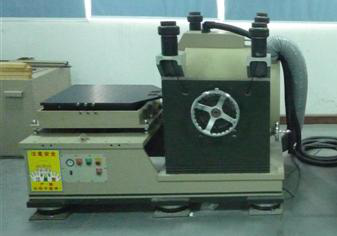

金頓 EM-400F2K-30N80 型電磁振動試驗機的主要參數？
振動類型：正弦、隨機
頻率范圍：1～2000Hz
推力Fmax=1000N
位移Amax（p-p）=30mm
負重Mmax=60kg
最大加速度：30gn
平臺尺寸：600&time；600mm(垂直），750&time：750mm(水平）

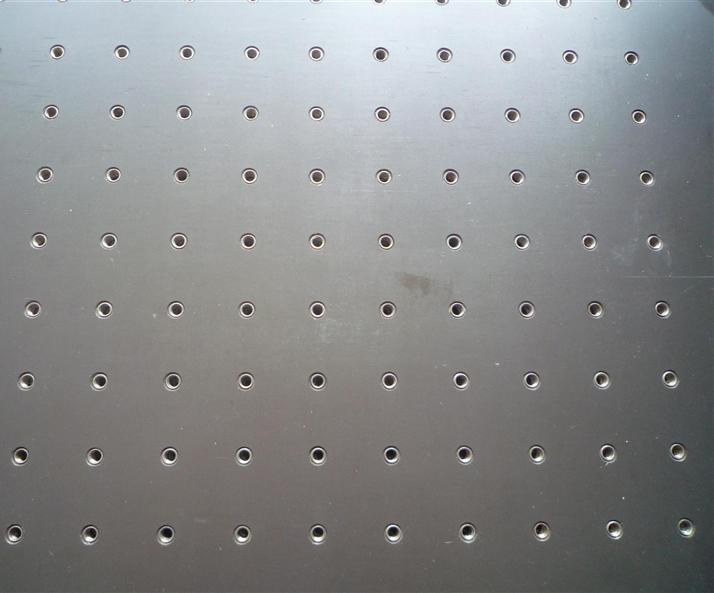

振動試驗機擴展平臺參數？
孔徑:M8
孔與孔之間的距離為5cm
